Reparación Cilindro Telescópico de Hidrogrúa
Informe Final de Reparación de Cilindro Telescópico de Hidrogrúa (5900 MM)
- Recepción de cilindro desarmado por usuario en nuestros talleres de Buenos Aires.
- Realización de protocolo dimensional.
- Control de camisa, pistón, vástago y tirajes (se realizara con herramental certificado)
- Realización de informe técnico
![camisa](http://www.lbservice.com.ar/images/photos/nws/7_camisa1.jpg)
![camisa](http://www.lbservice.com.ar/images/photos/nws/7_camisa2.jpg)

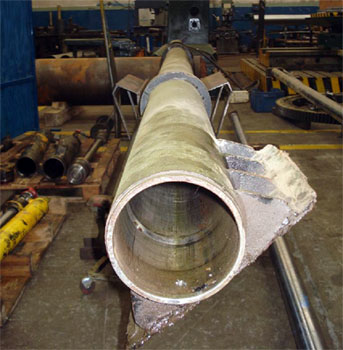

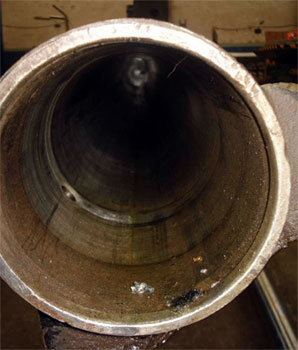

En medición de camisa: se establecieron tres puntos de medida arrojando diferencias en su diámetro tanto interior como exterior, con rallas excesivas en el interior, no apta para bruñido, ya que quedara muy debilitada la camisa.
Conclusión:Cambio de camisa de cilindro, mantener medidas originales, según el pedido.

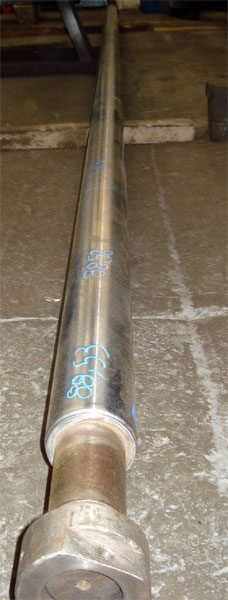

Vástago:
![vástago](http://www.lbservice.com.ar/images/photos/nws/7_vastago1.jpg)
![vástago](http://www.lbservice.com.ar/images/photos/nws/7_vastago2.jpg)
![vástago](http://www.lbservice.com.ar/images/photos/nws/7_vastago3.jpg)
![vástago](http://www.lbservice.com.ar/images/photos/nws/7_vastago4.jpg)

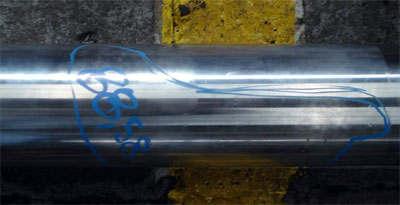

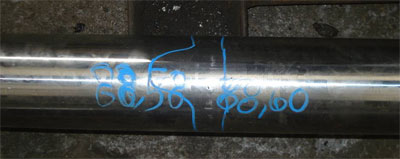

Conclusión: Cambio o reparación de vástago por excesivas ralladuras.
Guías
![guías desgastadas](http://www.lbservice.com.ar/images/photos/nws/7_guias1.jpg)
![guías desgastadas](http://www.lbservice.com.ar/images/photos/nws/7_guias2.jpg)

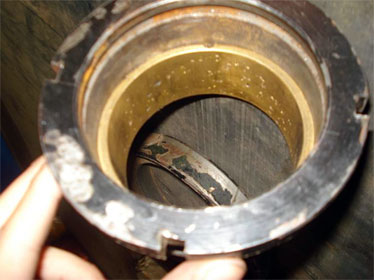

Guías de pistón y cabezal: se encontró la guía con excesivo desgaste.
Luego de este informe presentamos la siguiente cotización:
- Fabricación de Camisa y guías
- 1 Provisión de material de camisa tubo sin costura ø140 x170x6000mm bruñido
- 1 Torneado de camisa
- 1 Corte de culata camisa a remplazar
- 1 Corte de conectores laterales y caños de llenado
- 1 Soldadura de culata y conectores en camisa nueva.
- 1 Ensayo no destructivo de tintas penetrantes.
- 1 Fabricación de guia de cabezal
- 1 Colocación de empaques nuevos
- 1 Armado de conjunto
- 1 Prueba hidráulica del cilindro
- 1 Pintura completa
- 1 Preparado para su retiro
Reacondiionamiento de vástago(sin Cromo)
- Relleno de soldadura para barras cromadas en partes con desperfectos.
- Pulido de vástago.
NOTA: Se entregara Planilla de Protocolo de Mediciones y certificado de materiales utilizados.

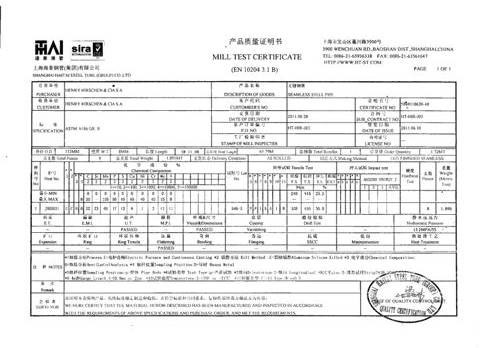

Certificado de camisas
![certificado](http://www.lbservice.com.ar/images/photos/nws/7_certificado.jpg)

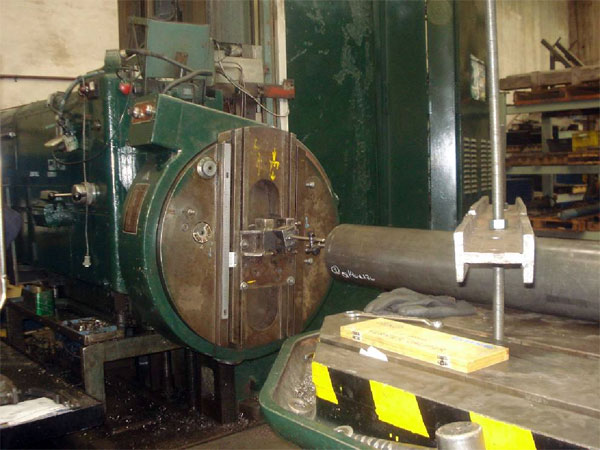

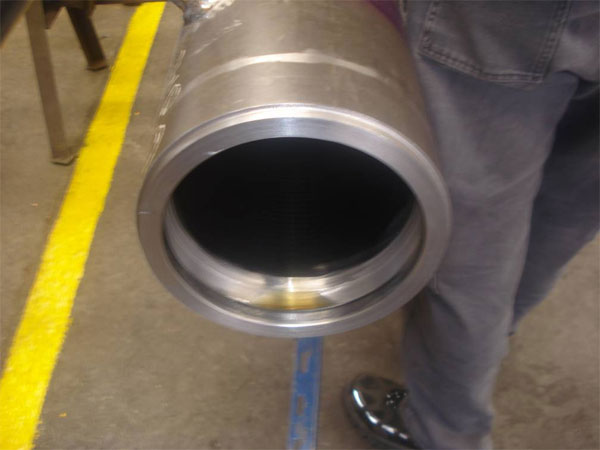

Recepción de camisas bruñidas, realización de ranuras para traba del cabezal. (alesadora)
![camisas bruñidas](http://www.lbservice.com.ar/images/photos/nws/7_brunidas1.jpg)
![camisas bruñidas](http://www.lbservice.com.ar/images/photos/nws/7_brunidas2.jpg)

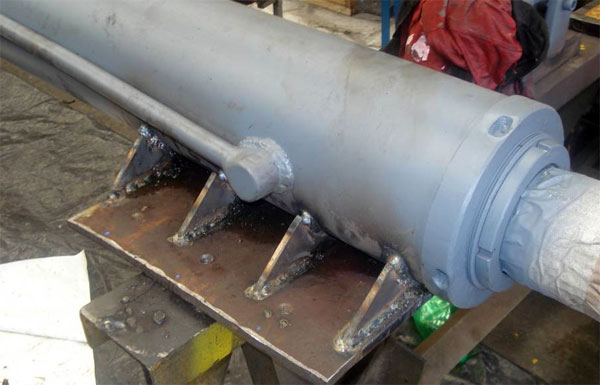

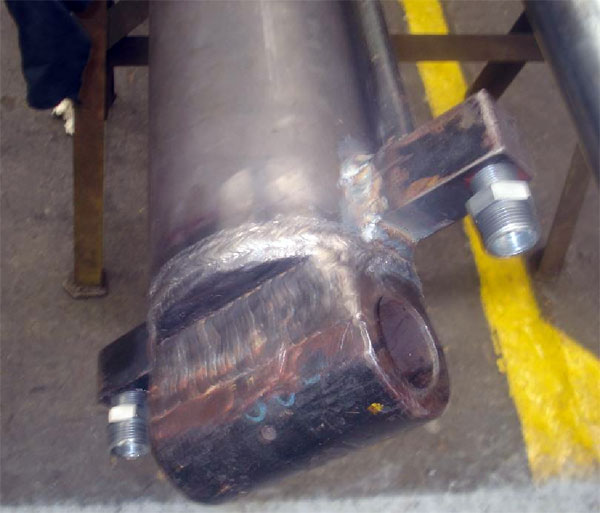

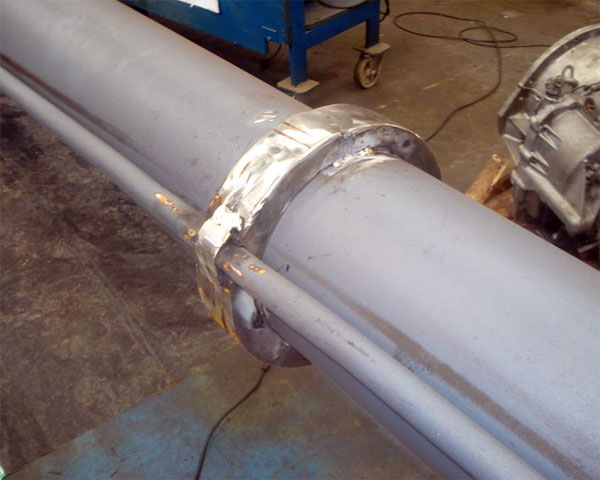

Posicionamiento de elementos, punteado y soldado de accesorios
![soldado](http://www.lbservice.com.ar/images/photos/nws/7_soldado1.jpg)
![soldado](http://www.lbservice.com.ar/images/photos/nws/7_soldado2.jpg)
![soldado](http://www.lbservice.com.ar/images/photos/nws/7_soldado3.jpg)

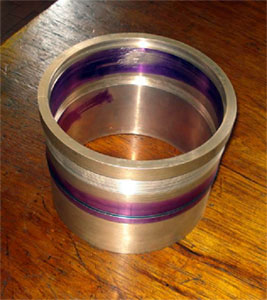

Guías nuevas
![guías nuevas](http://www.lbservice.com.ar/images/photos/nws/7_guiasnuevas1.jpg)
![guías nuevas](http://www.lbservice.com.ar/images/photos/nws/7_guiasnuevas2.jpg)

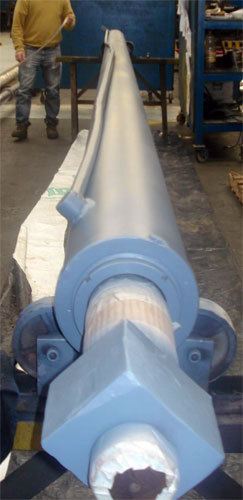

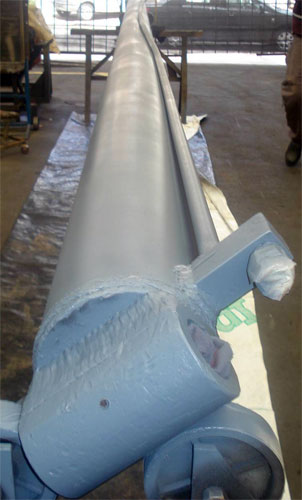

Pintura anti-oxido base de camisas
![pintado](http://www.lbservice.com.ar/images/photos/nws/7_pintado1.jpg)
![pintado](http://www.lbservice.com.ar/images/photos/nws/7_pintado2.jpg)

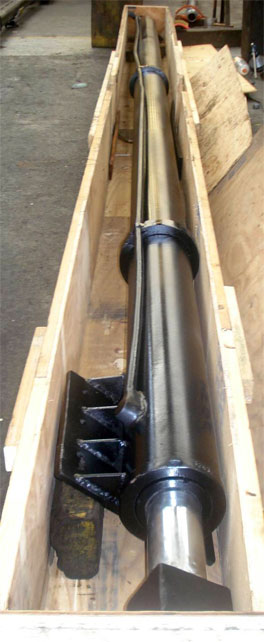

Embalaje de cilindros
![embalaje](http://www.lbservice.com.ar/images/photos/nws/7_embalaje1.jpg)
![embalaje](http://www.lbservice.com.ar/images/photos/nws/7_embalaje2.jpg)
![embalaje](http://www.lbservice.com.ar/images/photos/nws/7_embalaje3.jpg)
Tiempo de realización del trabajo presupuestada: 20 a 25 días.
Fecha real de entrega: 18 días.
